时间:2023-05-30阅读:次
软件主要功效介绍
1、无人机航磁数据治理,浏览,编辑
应用自主研发的数据库模型对数据进行高效的、快捷的治理,是GeoProbe UAV软件的焦点,也是后期数据处理的基础,便当对数据快速浏览、编辑、处理及显示,并支持数据与图形动态关联,抵达了“所见即所得”效果。

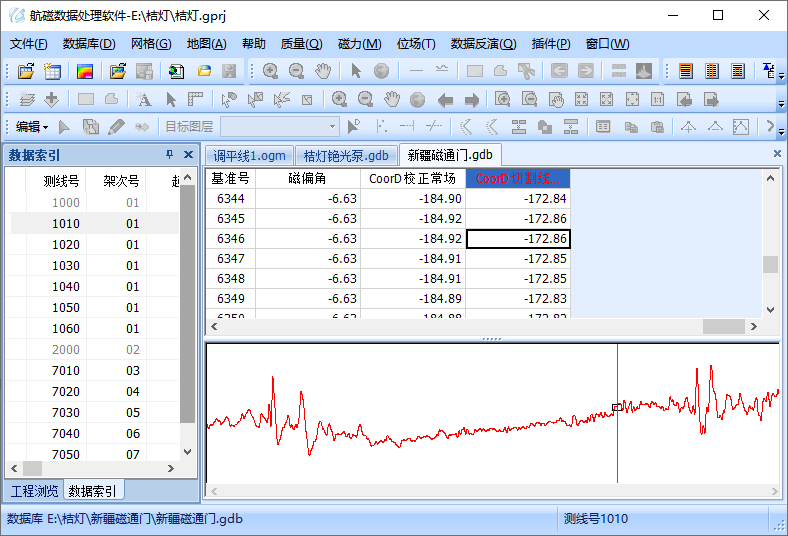

▲无人机航磁数据和剖面线显示▲
2、无人机航磁数据质量统计及数据处理
GeoProbe UAV软件可以衔接前期的数据预处理功效,包括测网设计等,从而可以统计导航定位精度、航行高度、丈量事情量及测网疏密度、测线偏航距、磁四阶差分动态噪声统计、航磁总精度统计等。

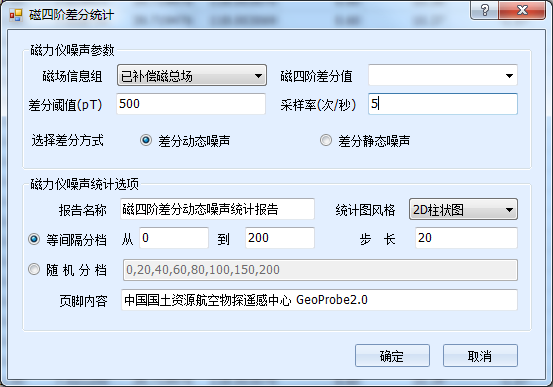

▲磁四阶差分动态噪声统计▲

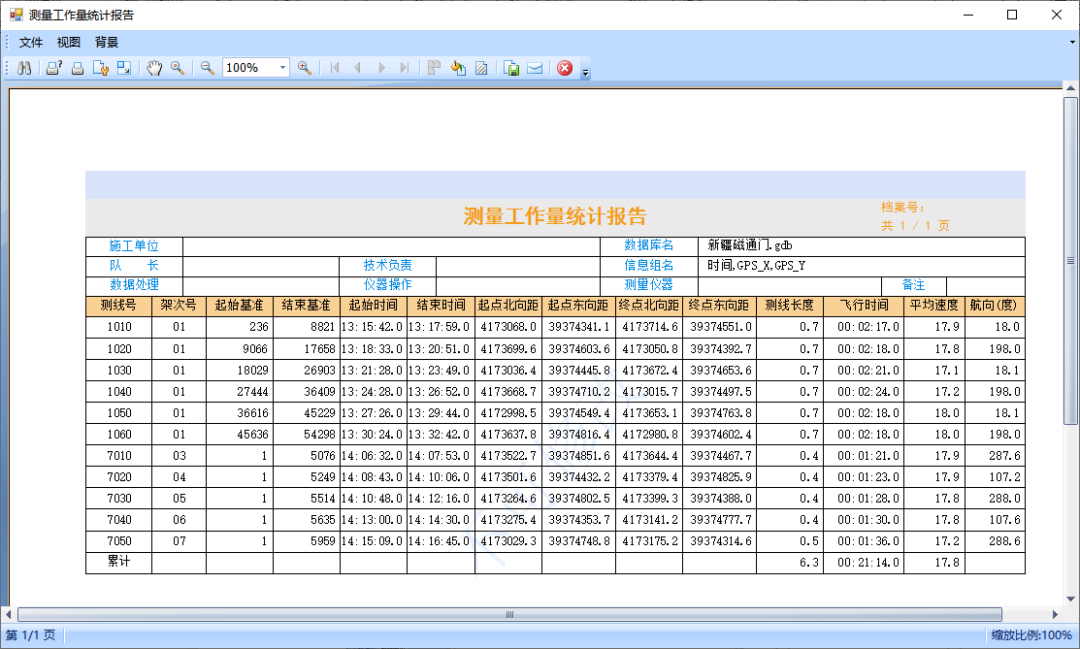

▲丈量事情量统计结果▲
可以完成正常地磁场校正和使用切割线进行调平处理等。
航磁△T切割线调平前 航磁△T切割线调平后
3、数据网格化与显示
GeoProbe UAV软件不但支持曲面薄板样条、克里金插值等离散网格化要领,并且针对航磁测线型数据特点研制了三次样条插值网格化要领。以网格数据为基础,提供了网格平面图、平面立体阴影图展示方法。别的,接纳三维等值线色彩填充及多参量数据三维等值线色彩叠合绘制技术,实现了网格三维显示。

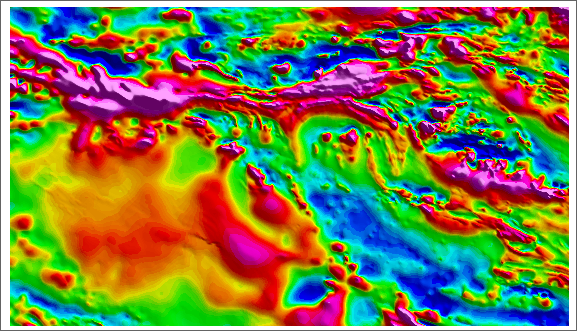

航磁△T网格显示 航磁△T网格立体阴影图显示

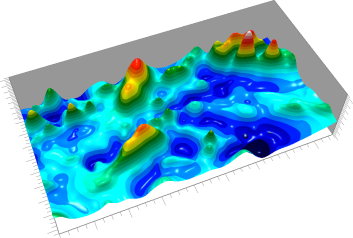

▲地形网格三维显示▲
▲航磁△T网格三维显示▲

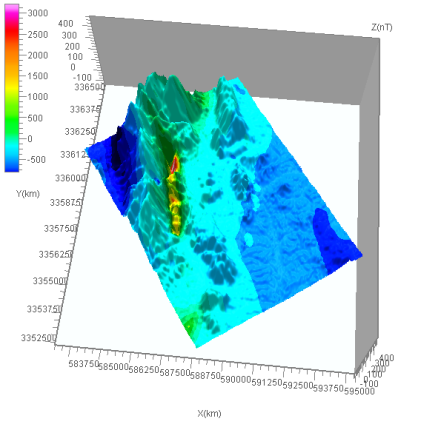

▲地形叠合航磁三维显示▲
4、数据位场转换
GeoProbe UAV软件针对网格及剖面数据实现了可工程化应用的位场数据转换处理要领。

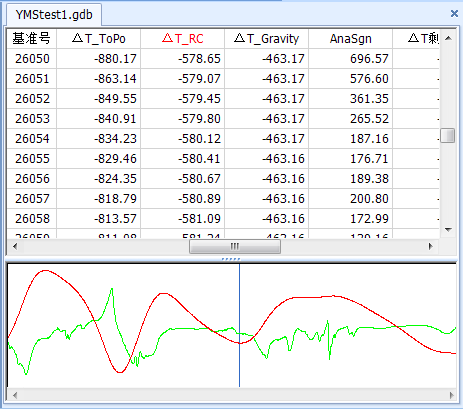

▲航磁△T剖面化极处理▲

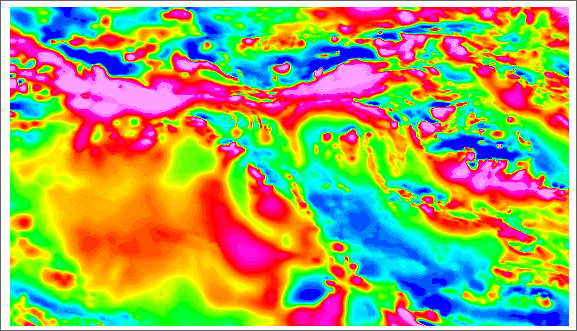

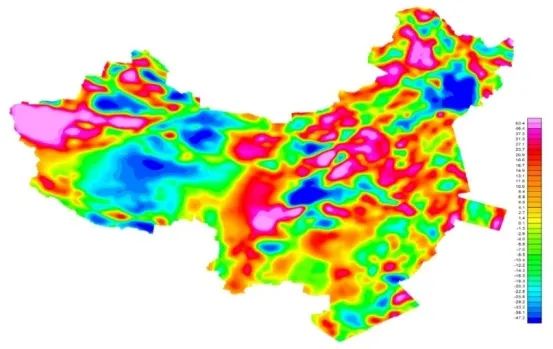

▲中国陆域航磁ΔT化极上延50km磁场图▲
欧拉反演要领是以欧拉齐次方程为基础,运用位场异常及其空间导数以及种种地质体具有的特定的“结构指数”来确定异常场源的位置。
▲平面网格欧拉反演界面▲

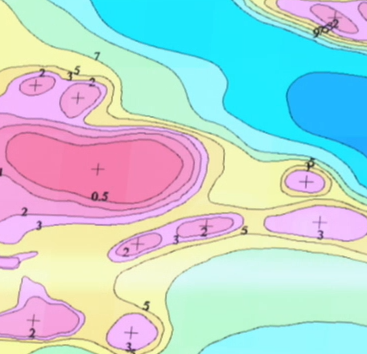

▲凭据欧拉反演结果勾绘的磁性基底深度图▲
5、数据成图与制图
GeoProbe UAV软件提供了航迹图、平剖图、彩色平面剖面图、等值线图等绘制功效,并且针对标准化制图需求,可添加图名、图例、责任表、比例尺等制图元素。

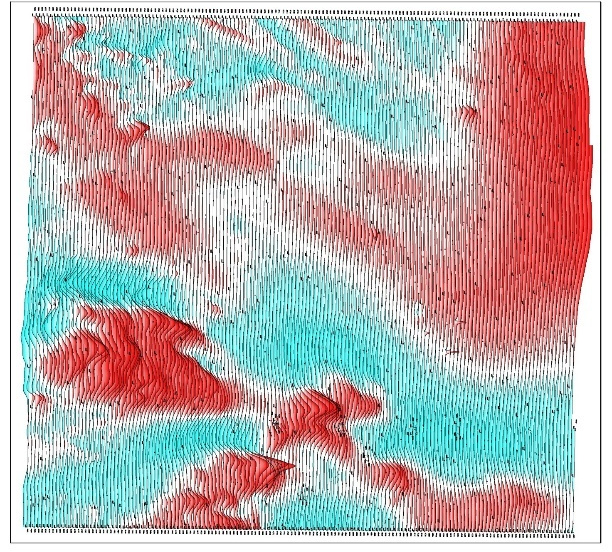

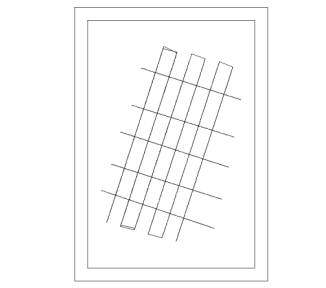

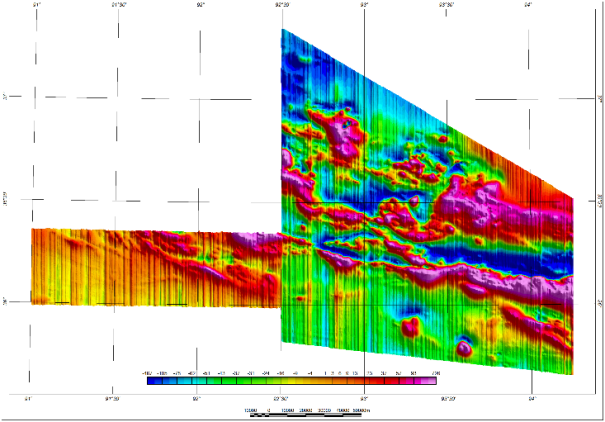

航迹图 航磁△T彩色平面剖面图

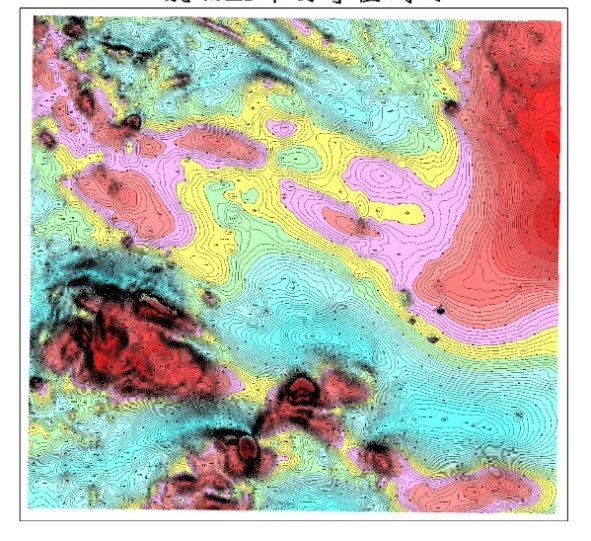

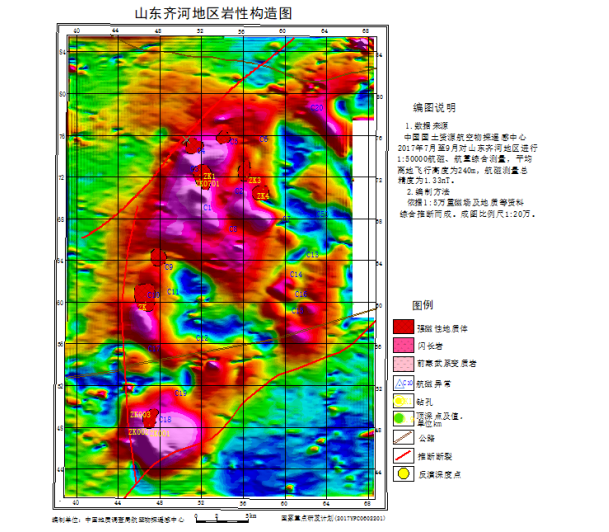

彩色平面等值线填充图 标准化制图
6、磁异常二度半正反演建模
针劈面积性重、磁异常,利用成熟的2.5D反演建模技术,对整个平面异常进行可视化建模以及正、反演,为平面异常的快速解释提供便当的手段。所选模型为水平有限长的棱柱体,截面为任意多边形,其任意组合具有迫近庞大形态地质体的能力。解释人员可以凭据实际视察重、磁异常场的形态,在盘算机屏幕上直观地建立模型、动态地修改模型(包括标识磁性体的磁化偏向等),且能同时看到模型重磁场与实测异常拟合情况。另外还可以快速直观地反演模型的物性以及形态。

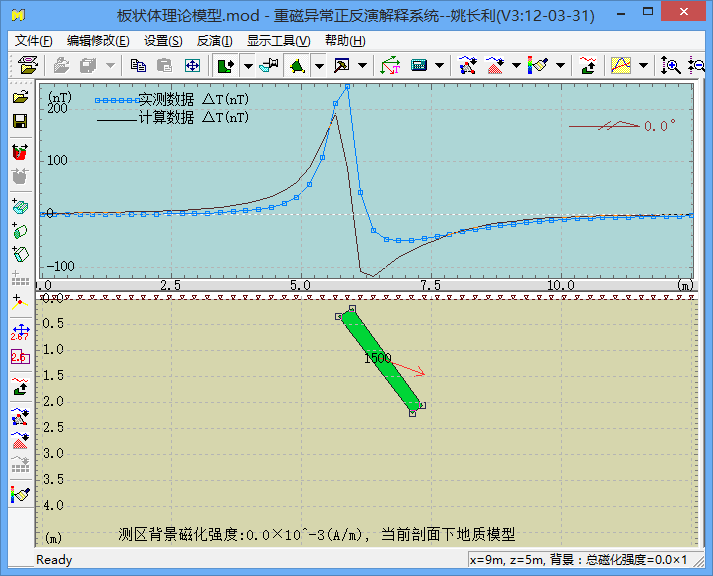

▲重磁异常二度半正反演建模▲
▲基于磁测井约束的反演推断解释模型剖面▲
7、三维磁化率反演与可视化
地球物理丈量获取磁场的地球物理信息,通过磁化率空间漫衍三维反演技术可直观反应地下勘测目标体的空间形态和空间物性的变革纪律。

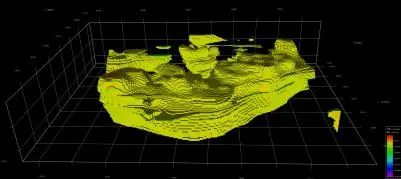

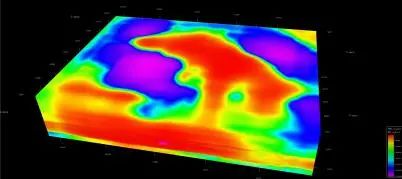

▲三维磁化率反演结果▲

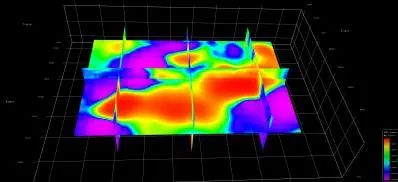

▲反演结果的剖切▲
▲反演结果的消隐▲
