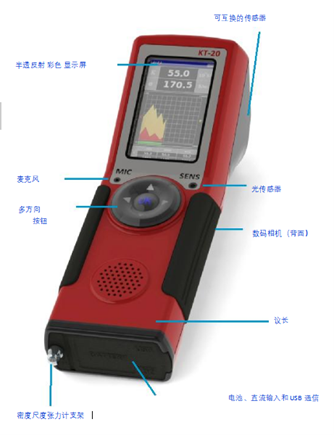

KT-20是一款手持式仪器，具有差别的丈量�？�，可丈量样品的磁化率，电导率，极化率和电阻率以及密度。其�？榛杓剖筀T-20具有多种丈量功效配置，并且可以随时添加新�？榛蛏�。KT-20提供一系列具有差别形状和频率的传感器。用户可以在仪器上交换传感器，使KT-20能够适应差别尺寸和类型的样品，应用于种种场景。KT-20 仪器包括许多内置功效，除去通例功效外，其他功效还包括： GPS接收器，拍摄样品的数码相机，纪录语音注释的麦克风以及用于输入文本注释的虚拟键盘等。
联系UG环球官网
KT-20物性丈量系统
磁化率 ? 电导率 ? IP/电阻率 ? 密度
KT-20是一款手持式仪器，具有差别的丈量�？�，可丈量样品的磁化率，电导率，极化率和电阻率以及密度。其�？榛杓剖�KT-20具有多种丈量功效配置，并且可以随时添加新�？榛蛏�。KT-20提供一系列具有差别形状和频率的传感器。用户可以在仪器上交换传感器，使KT-20能够适应差别尺寸和类型的样品，应用于种种场景。KT-20 仪器包括许多内置功效，除去通例功效外，其他功效还包括： GPS接收器，拍摄样品的数码相机，纪录语音注释的麦克风以及用于输入文本注释的虚拟键盘等。
优点
l 三种操作模式：单点丈量、连续扫描和钻孔丈量，其中钻孔丈量将丈量结果与其在钻孔中的深度相关联。
l 多种频率和形状的传感器，传感器可交换，使KT-20应用差别的样品或场景。
l 专用于岩芯测井的弧形传感器。
l IP/电阻率�？榭梢哉闪垦返募屎偷缱杪�。该�？榕溆行⌒突虼笮脱芳�，便于丈量种种样品尺寸。
l3F-32大口径传感器，用于土壤视察，测绘和检测浅层异常。
l 在KT-20的大型LCD屏幕上实时检察数据�；箍梢灾苯釉谝瞧魃霞觳齑娲⒓吐�。
l 可对标准钻杆直径（AQ、BQ、HQ、NQ 和 PQ）和非标准尺寸（2.4 cm 至 12 cm）的破裂或完整的岩芯校正。
l KT-20 仪器具有内置 GPS 接收器、数码相机、 麦克风 和虚拟键盘，供用户在丈量历程中纪录相关数据。
应用
�？榛涂山换淮衅鞯纳杓剖�KT-20能便当地丈量种种类型和尺寸的样品， 灵活的应用在差别场景。

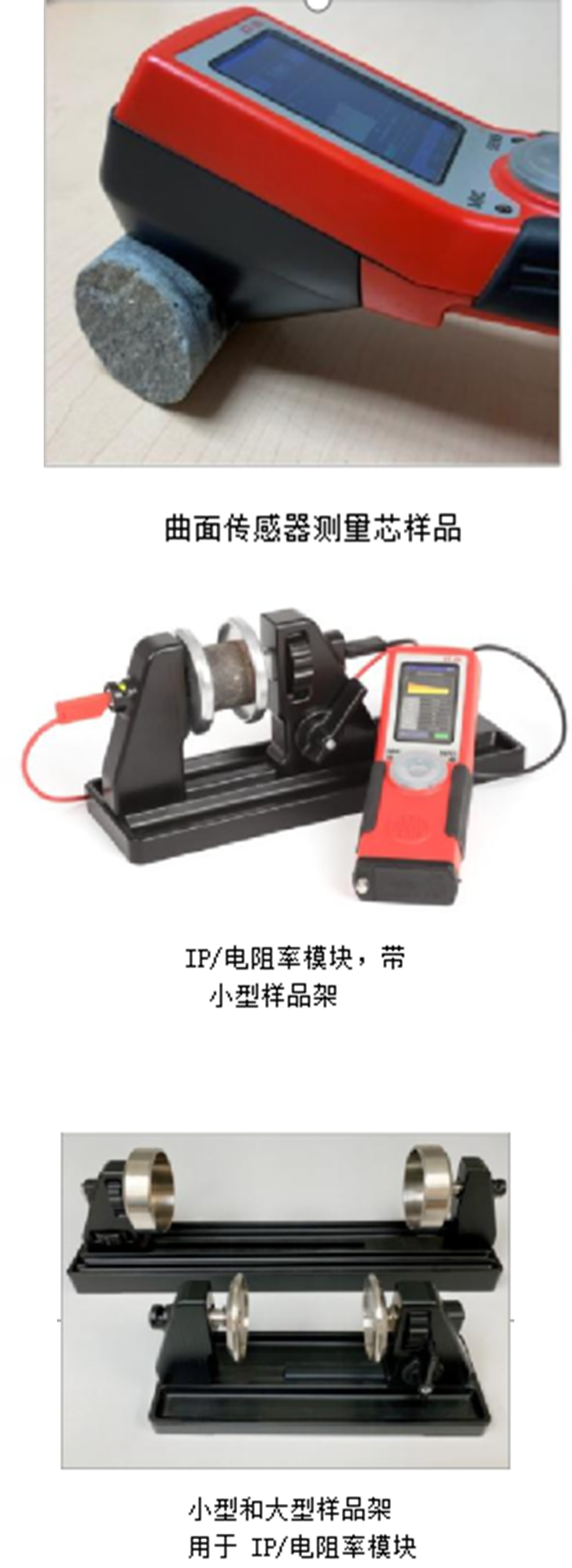

l 钻孔岩芯 – 用于丈量圆柱形岩芯的弯曲传感器。它奇特的形状可以使传感器的与岩芯样品接触面积更大化，从而提高了丈量的灵敏度和重复性。
l 野外勘探 – 在现场使用 KT-20 进行野外勘探。圆形传感器 用于丈量大型样品，如露头。
10 kHz 单频圆形传感器具有引脚模式，可丈量外貌不平整、粗糙的样品。
l 粉末和碎片样品 – 可使用圆形或矩形传感器收罗粉末、岩石碎片和其他松散样品的丈量值。这些类型的样品应形成大块，外貌积大于传感器，厚度至少为2英寸。
l 情况视察 – 3F-32 大口径传感器 比单频和双频传感器具有更大的深度穿透力。使用 3F-32 绘制土壤地图，或应用在农业中。
l 考古 – 3F-32大直径传感器 能够 绘制土壤的磁 化率和电导率，以及检测浅层目标等。较小的传感器可用于丈量有关人工制品的相关信息。
丈量�？�
KT-20 有四个�？�，用于丈量磁化率、电导率、极化率 （IP）/电阻率和密度。当两个�？槎技せ钍�，可以使用圆形或矩形传感器同时丈量磁化率和电导率。所有�？槎伎梢蕴砑拥揭瞧髦�。大大都升级都可以通过互联网完成。磁化率和电导率�？榈牧槊舳热【鲇诖衅鞯钠德屎托巫�。
磁化率
l 丈量规模从 1 x 10-7 到 10 SI （Plus 版本）
l 铁矿石应用升级（详细见参阅选项部分）
l 适用的传感器包括1/10 kHz双频传感器、10 kHz圆形传感器、10 kHz曲面传感器和3F-32大口径传感器。灵敏度取决于传感器的频率和形状（有关详细信息，请参阅传感器部分）
电导率
l 丈量规模：取决于传感器频率和形状（有关详细信息，请拜见传感器部分）
l 绝对电导率仪，传感器使用多点算法进行校准
l Cx 升级版可增加电导率丈量规模（有关详细信息，请参阅选项部分）
l 适用的传感器包括10/100 kHz双频传感器、10 kHz圆形传感器、100 kHz曲面传感器和3F-32大口径传感器。灵敏度取决于传感器的频率和形状（有关详细信息，请参阅传感器部分。
引发极化/电阻率
l 使用20 个标准窗口盘算极化率，包括算术、对数、半对数和科尔坐标希。
l Mx Fit盘算：一种盘算数千个以上极化率的算法，较多的数据点提高了盘算的准确性。
l 电阻率和电阻。
l 自动 电压、电流校准。
l 总Tau。
l Pro 升级可纪录完整的波形剖析、原 始 数据等（有关详细信息，请参阅选项部分）
密度
KT-20能够通过排水法丈量样品的密度。包括张力计、样品架和水袋。
传感器
KT-20具有一系列差别形状和频率的传感器。每种形状和频率都有自己的优点或应用偏向。用户可以在KT-20上更换传感器，以使仪器适应差别尺寸和类型的样品，以及差别的应用场景。
传感器形状
l 圆形传感器：很是适合丈量大型平面样品。10 kHz 单频传感器具有引脚模式，可丈量外貌不平整的样品。
尺寸：直径66毫米。
l 矩形传感器：用于丈量小而扁平的样品或破裂的岩芯。
尺寸：65 毫米 x 38 毫米
l 弯曲传感器：设计用于丈量钻芯样品。它们的弯曲形状可以获得更高的磁化率或电导率灵敏度以及丈量结果。用于 BQ、HQ、NQ 和 PQ 尺寸的专用曲面传感器。
奇特的频率
l 1 kHz：用于丈量导电样品的磁化率。该频率降低了电导率对磁化率丈量的影响。该频率不适合丈量电导率。
l 10 kHz：同时丈量磁化率和电导率的理想频率。单频10 kHz传感器提供更高的灵敏度来丈量磁化率
l 100 kHz：为较弱的电导率丈量提供更高的灵敏度。该频率不适合丈量磁化率。
10 kHz 单频曲面传感器，丈量磁化率 | |
传感器尺寸 | 提供适用于 BQ、NQ、HQ 和 PQ 内核尺寸的专用传感器 |
事情频率 | 10KHz |
磁化率灵敏度 | 6 x 10-7 SI |
磁化率丈量规模 | 0.0006 x 10-3至 1999.99 x 10-3 SI |
- 扩展规模（Plus升级款） | 0.0006 x 10-3至 9999.99 x 10-3 SI |
100 kHz 单频曲面传感器，丈量电导率 | |||
传感器尺寸 | 提供适用于 BQ、NQ、HQ 和 PQ尺寸的专用传感器 | ||
事情频率 | 100KHz | ||
BQ 直径 | NQ& HQ Diameters | PQ直径 | |
电导率灵敏度 | 0.07 S/m | 0.05 S/m | 0.04 S/m |
电导率丈量规模 | 0.07至100 S/m | 0.05至100 S/m | 0.04至100 S/m |
10 kHz 单频圆形传感器 | ||
无引脚 | 带引脚 | |
事情频率 | 10KHz | 10KHz |
磁化率灵敏度 | 1 x 10-7 SI | 1 x 10-6 SI |
电导率灵敏度 | 1 S/m | 10 S/m |
磁化率丈量规模 | 0.0001 x 10-3至 1999.99 x 10-3 SI | 约0.001 x 10-3至 1999.99 x 10-3 SI |
扩展规模（加选项） | 0.0001 x 10-3至 9999.99 x 10-3 SI | 约0.001 x 10-3至 9999.99 x 10-3 SI |
电导率丈量规模 | 1至100000 S/m | 10至100000 S/m |
1 / 10 kHz 双频传感器 | ||
可用的传感器设计 | 圆形或矩形 | |
事情频率 | 1KHz | 10KHz |
磁化率灵敏度 | 1 x 10-5 SI | 1 x 10-6 SI |
电导率灵敏度 | 21.3 S/m | 1 S/m |
磁化率丈量规模 | 约0.01 x 10-3自1999.99 x 10-3 SI | 约0.001 x 10-3至 1999.99 x 10-3 SI |
- 扩展规模（加升级） | 约0.01 x 10-3自9999.99 x 10-3 SI | 约0.001 x 10-3至 9999.99 x 10-3 SI |
电导率丈量规模 | 21.3 至 100，000 S/m | 1 至 100，000 S/m |
- 扩展规模（Cx 升级） | 21.3 至 200，000 S/m | 1 至 200，000 S/m |
3F-32 大口径传感器 | |||
事情频率 | 1KHz | 10KHz | 100KHz |
磁化率灵敏度 | 1 x 10-5 SI | 1 x 10-6 SI | 1 x 10-5 SI |
电导率灵敏 | 1 S/m | 0.1 S/m | 0.05 S/m |
磁化率丈量规模
| 0.01 x 10-3 至 1999.99 x 10-3 | 0.001 x 10-3 至 1999.99 x 10-3 | 0.01 x 10-3 至 1999.99 x10-2 |
电导率丈量规模 | 1 至 10000 S/m | 0.1 至 10000 S/m | 0，05 至 1000 S/m |
丈量频率
| 每秒 4 个读数，在静止模式下 每秒 10 个读数，在扫描模式下 | ||
引发极化 （IP）/电阻率传感器 | ||
盘算和显示的参数 | 极化率、误差、视电阻率、电流、电压、电阻 | |
极化率区分率 | 10 μV/V | |
极化率精度 | 0.2% | |
电压区分率 | 10 μV | |
电流灵敏度 | 10 μA | |
发射机 | ||
信号波形 | 时间域（+、0、-、0） | |
脉冲连续时间 | 0.5、1、2、4 和 8 秒 | |
电流 | 最大 150 mA（电子融合） | |
电压 | 6V 和 15V 直流 | |
接触电阻： | 50 Ω 至 5M Ω： - 50 Ω 至 2M Ω @ 6V DC - 100 Ω 至 5M Ω @ 15V DC | |
电压和电流校准 | 自动 | |
接收器 | ||
电压区分率 | 10 μA | |
目今区分率 | 10 毫安 | |
早期延迟时间 | 2 毫秒 （仅限专业版升级） | |
样品架 | ||
巨细 | 小 | 大 |
磁芯/样品长度 | 40 - 140 毫米 | 50 - 350 毫米 |
电极直径 | 70 毫米 | 90 毫米 |
