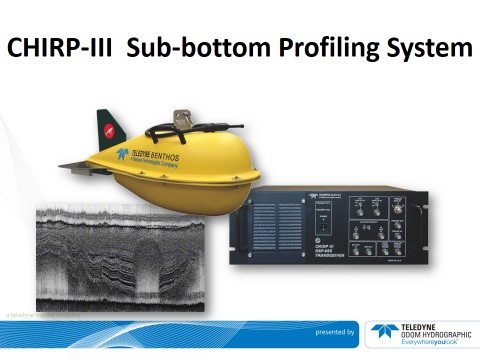

Chirplll浅地层剖面仪

美国TELEDYNE ODOM公司向市场推出了Chirp 型浅地层剖面系统 。现在，Teledyne ODOM公司继续前者的技术，推出了新款的Chirp III浅地层剖面系统 。Chirp III重量轻，便当携带，运输、售价低，适合在小船上应用 。新系统的设置十分便当，可以使用多种拖鱼和声源 。

联系UG环球官网
产品详情
介绍

美国TELEDYNE ODOM公司向市场推出了Chirp 型浅地层剖面系统 。现在，Teledyne ODOM公司继续前者的技术，推出了新款的Chirp III浅地层剖面系统 。Chirp III重量轻，便当携带，运输、售价低，适合在小船上应用 。新系统的设置十分便当，可以使用多种拖鱼和声源 。


特点

● 系统配置灵活

TTV-170 浅水拖体（600 米）

TTV-291或TTV292 深水拖体（1750 米）

AUV

船体装置

低频模拟信号源（即：Boomer 或Sparker）

● 双频运作：

Chirp III 系统能够以双频（2-7Khz 和10-20Khz）同时事情，该方法涵盖了较大的频率规模，且用户可以对差别的频率段进行选择，因此可以获得更高质量的浅剖数据；

● 高能量输出

Chirp III 系统的每个通道的最高输出能量可达4KW 。

● 以太网输出

Chirp III 系统接纳以太网输出数据，包管了高速宁静的数据输出；

● 软件用户界面友好

接纳了新的Chirp 处理技术，从而包管了数据的连续存储和显示 。

主要性能指标

主处理器：

基于PC 的事情站；

DSP 声纳信号处理：

双DSP 通道，16 位 A/D 收罗卡，连续FFT 处理；

数据存储：

原始数据以XTF 花样存储；

发射速率：

最大15 次/秒；

收罗软件：

Chesapeake SonarWiz.SBP

脉冲长度：

5 毫秒——50 毫秒，用户选择；

输出能量：

每个通道，最大为4KW；

换 能 器：

AT-471：2-7Khz；AT-12D7：10-20Khz；

电 缆：

Kevlar 电缆；

事情深度：

TTV-170，最大600 米，TTV-291或TTV-292，最大1750 米；

用户控制：

HW 增益，双阶段TVG；底追踪；数据平滑；放大/缩� �；显示增益控制；脉冲发射频率控制；

显 示：

测深显示；海底反射率显示；信噪比显示；电压显示；色彩控制；导航显示；

技术规格

主处理器：

主处理器：   基于PC 的事情站

DSP 声纳信号处理：

双DSP通道，16位A/D，每次发射，每个频道都接纳FFT（快速傅氏变换算法）

数据存储：

原始数据以XTF 花样存储

操作软件：

Windows XP

显 示：

高区分率显示

发射频率：

最大15 次/秒；

脉冲长度：

5 ms——50 ms，用户选择，脉冲波形存储在影象体中

输出能量：

每个通道，最大为4KW；

换 能 器：

AT- 4 71 ，Chirp波段 2-7Khz；AT-12D7，Chirp波段10-20Khz；

电 缆：

Kevlar 拖曳电缆

事情深度：

TTV-170，最大600 米；TTV-190，最大1000   米

导航/注记：

NMEA 0183 界面，事件/定标，外来中断

硬拷贝纪录：

灰阶图形纪录仪（选项）

操作控制：

硬件增益（双通道）0-24dB/通道，双进程TVG，底跟踪（双通道），平滑，

水平/笔直缩放，显示增益控制，重复率控制，自界说调频波形设计

操作显示：

测深显示，水底反射度及硬度显示，信噪比显示，电压显示，自界说色板选择，色泽转换，导航图显示

尺寸和重量:

甲板单位： 20英寸宽 x 15 英寸高 x   22英寸深；120 磅重

拖 鱼：TTV170：直径18英寸 x 24长英寸；空气中重98磅，水中80磅

TTV190: 直径18英寸 x 64长英寸；空气中重300磅，水中170磅

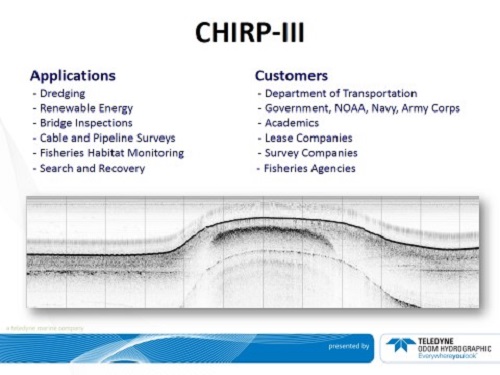

案例

1、剖面丈量

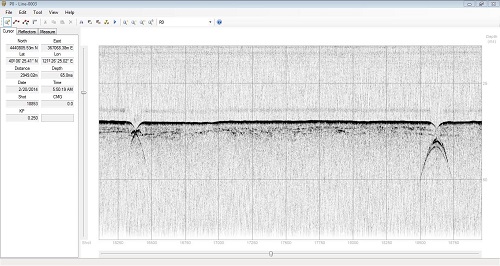

2、管线探测
