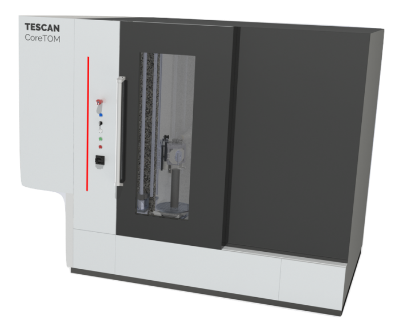

CoreTOM多区分率动态原位CT成像系统

CoreTOM 是为地球科学领域应用优化的多标准 micro-CT 成像系统可以在实验室中具有医学 CT 的大视野和 micro-CT 的高区分成像的特点 ，可以对长达 1米（约3 英尺）的完整岩芯进行成像 ，也能够对毫米级微型岩塞或岩屑进行优于3 μm 的高区分成像。因此 ，CoreTOM 是一款从岩心到孔隙的多标准成像的系统。同时 ，配置了高能量的 X 射线源 ，可实现高通量和快速动态成像 ，进行收罗时间区分率小于10秒的3D成像。

联系UG环球官网
产品详情


CoreTOM 可以在实验室中具有医学 CT 的大视野和 micro-CT 的高区分成像的优点 ，可以对长达 1米（约3 英尺）的完整岩芯进行成像 ，也能够对毫米级微型岩塞或岩屑进行优于3 μm 的高区分成像。因此 ，CoreTOM 是一款从岩心到孔隙的多标准成像的系统。同时 ，配置了高能量的 X 射线源 ，可实现高通量和快速动态成像 ，进行收罗时间区分率小于10秒的3D成像。




特点

■多标准成像
CoreTOM 为处理种种尺寸的地质样品而设计 ，样品尺寸规模大到长度为1米的整体岩心 ，小到毫米级微型岩塞或岩屑。CoreTOM 可以快速获得完整岩心内部分层、异质性和其它标准特征的3D全景扫描 ，也可以获得高区分率扫描以展示岩塞或岩屑中的孔隙。


■高通量

设备配置了高功率 X 射线源、高效率的探测器和软件协议 ，三者的优化组合为客户提供一个高效的系统 ，也进一步提高了样品的处理速度和图像衬度 ，时间区分率也可以抵达了10秒以内。

■感兴趣区域的直观视察
可在概览图上选择感兴趣区域进行实时缩放 ，获得孔隙结构和矿物的细节信息。
■快速扫描和超高剖析效率
高能量 X 射线源和多种信噪比优化功效相结合 ，可以在包管图像质量的情况下缩短扫描时间。
■ 动态原位成像
集成的原位样品台 ，优化了流体管路和传感器线路 ，以及四维收罗和重构流程 ，可实现快速动态成像。

■获得高区分率数据而不会损失大图像的完整性

CoreTOM 适用于较概略积样品（例如如地质样品）的多标准和多区分率成像。 在石油和天然气研究等应用领域 ，矿石和采矿以及情况科学需要一种多区分率视察要领 ，首先需要获取样品的完整及有代表性的信息 ，对 1.5 m 以下的整个岩心样品进行成像 ，以提供内部变革的整体参照。然后利用概览图像实时放大所选区域 ，获得孔隙结构或矿物的详细信息。

■Acquila软件

Acquila是一个用于断层图像收罗和3维重构(GPU优化)的�？榛砑� ，可为集成设备后的庞大实验提供更多协助。Acquila软件能够运行在标准的、自动化的或定制的微型CT上 ，并实现图像收罗、重建和外围实验设备(现场设备)之间的集成。

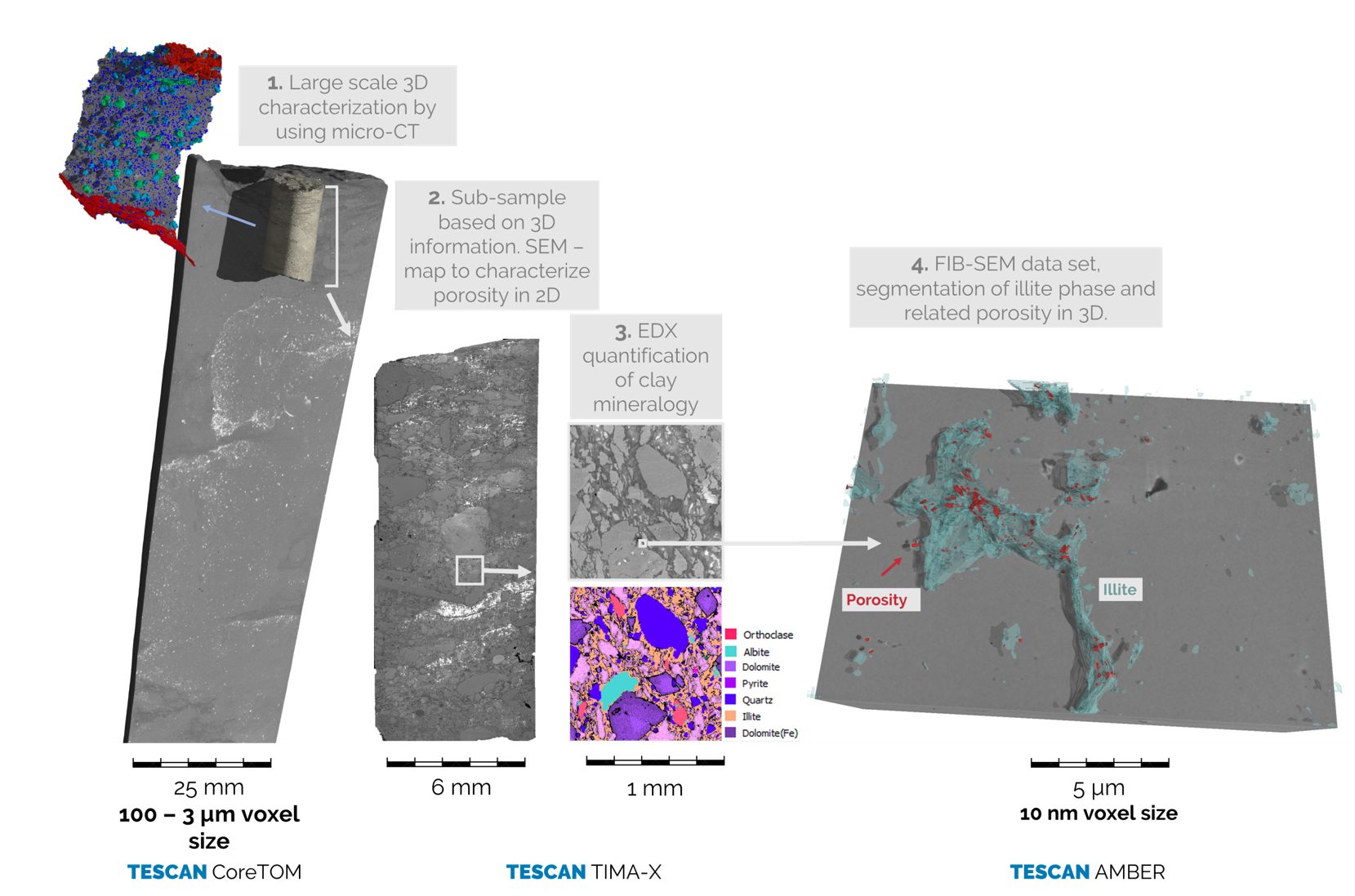

n   CoreTOM获得的10cm致密石灰岩样品的3D图像和VOIS感兴趣扫描 ，并利用TIMA中来识别差别的矿物 ，再用FIB来获得粘土组分的3D孔隙。
